ФОРМУЛЫ ДЛЯ ПЕРЕСЧЕТА СФЕРИЧЕСКИХ И ПРЯМОУГОЛЬНЫХ КООРДИНАТ
FORMULAS FOR THE CONVERSION OF SPHERICAL AND RECTANGULAR COORDINATES

В кристаллооптике для анализа явлений, наблюдаемых в сходящемся свете, используется представление о сферической поверхности направлений световых колебаний в кристалле. Как видно из названия этой воображаемой модели, ориентация какого-либо направления, например, оптической оси, должно быть задано в сферических координатах.

В коноскопе мы видим часть плоской проекции сферической поверхности и, следовательно, положение какой-либо точки может быть описано ее прямоугольными координатами.

В связи с использованием различных систем координат возникает необходимость пересчета сферических координат в прямоугольные и обратно. Ниже будут приведены необходимые для этого формулы пересчета.

В компьютерных программах "Определение угла оптических осей и ориентировки оптической индикатрисы" и "Компьютерное воспроизведение изогиры" (см. сайт www.conoscope.ru) используются следующие системы координат:
1) сферические координаты
      а) с полярной градусной сеткой,
      б) с экваториальной градусной сеткой;
2) прямоугольные координаты
      а) в ортогональной проекции,
      б) в гномонической проекции.

Сферические координаты. Для описания сферических координат будем применять всем понятные термины из школьной географии: полюс, экватор, параллели, меридианы, восточная и западная долгота, северная и южная широта.

Наглядное представление о полярной градусной сетке можно получить, если посмотреть на глобус со стороны северного полюса. В центре проекции окажется полюс (рис. 1, а).

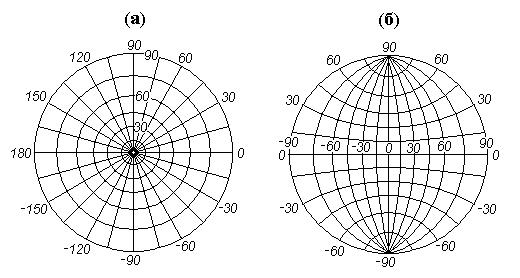

Рис.1. Полярная (а) и экваториальная (б) градусные сетки.

Концентрические окружности - это параллели, положение которых определяется полярным углом ρ - угловым расстоянием параллели от полюса или широтой φ - угловым расстоянием от параллели до экватора (крайняя окружность с максимальным радиусом). Ясно, что сумма ρ + φ для любой точки сферы равна 90°.

Радиусы, расходящиеся из центра сетки (полюса) - это меридианы, долгота которых отсчитанная от нулевого меридиана, считается положительной в направлении против часовой стрелки (от 0 до 180°) и отрицательной при отсчете в противоположном направлении (от 0 до -180°).

Преимущество использования сферических координат с центральным расположением полюса является простота расчета изменения координат оптических осей при вращении столика. При повороте столика на угол ω полярный угол ρ остается постоянным, а долгота увеличивается или уменьшается на угол ω. Недостаток полярной градусной сетки - на ней невозможно провести плоскость, например, плоскость оптических осей при известных координатах оптических осей.

На экваториальной градусной сетке (рис. 1, б) экватор с широтой φ = 0° ориентирован горизонтально и проходит через центр проекции. Нулевой меридиан, соединяющий северный и южный полюсы, также проходит через центр сетки. Долгота восточных меридианов считается положительной (от 0 до 90°), западных меридианов - отрицательной (от 0 до -90°). Параллели северного полушария имеют положительные значения широты φ, южного полушария - отрицательные значения. Так как полярный угол ρ связан с широтой φ выражением ρ = 90° - φ, то его значения в южном полушарии могут превышать 90° и достигать 180° на южном полюсе.

Экваториальная градусная сетка используется для нанесения на кальку результатов измерения на федоровском столике. Ее достоинство - простой способ нанесения плоскостей симметрии оптической индикатрисы, спайности и плоскости срастания двойников. Для этого достаточно вывести оптические оси на один меридиан или совместить полюс плоскости с экватором и скопировать меридиан, удаленный от полюса плоскости на 90°.

Прямоугольные координаты. На рис. 2 показано положение одной и той же точки M с полярным углом ρ для гномонической (M1), ортогональной (M2) и стереографической проекции (M3). Удаление проекции точки от центра координат соответственно равно: OM1 = tg ρ, OM2 = sin ρ, OM3 = tg(ρ/2).





Рис.2. Результаты проектирования на плоскость точки M сферы с полярным углом ρ = 60° и долготой λ = 33° (на рисунке точки M нет).











Прямоугольные координаты точек проекции с учетом долготы λ равны:
на гномонической проекции
x1 = tg ρ cos λ,
y1 = tg ρ sin λ;
на ортогональной проекции
x2 = sin ρ cos λ,
y2 = sin ρ sin λ.

Реально наблюдаемая в коноскопе картина адекватно отображается на ортогональной проекции. Такой вывод можно сделать, если обратить внимание на присутствие синуса в формуле Малляра и в формулах расчета координат на ортогональной проекции.

На гномонической проекции сферы положение проектируемых точек искажено, особенно при больших полярных углах, что связано с быстрым нарастанием tg ρ при увеличении полярного угла. При ρ = 90° проекция точки уходит в бесконечность, т. е. гномоническая проекция сферы не имеет внешней границы. Но гномоническая проекция имеет одно очень важное достоинство - для него выведено уравнение изогиры, по которому возможен расчет координат точек изогиры по координатам оптических осей и решение обратной задачи - расчет координат оптических осей и угла 2V по координатам точек изогиры.
Формулы для пересчета координат из одной из перечисленных систем в другую приведены в таблице 1. В ней указаны исходная система координат с известными значениями координат какой-либо точки и целевая система, в которую нужно пересчитать исходные координаты.

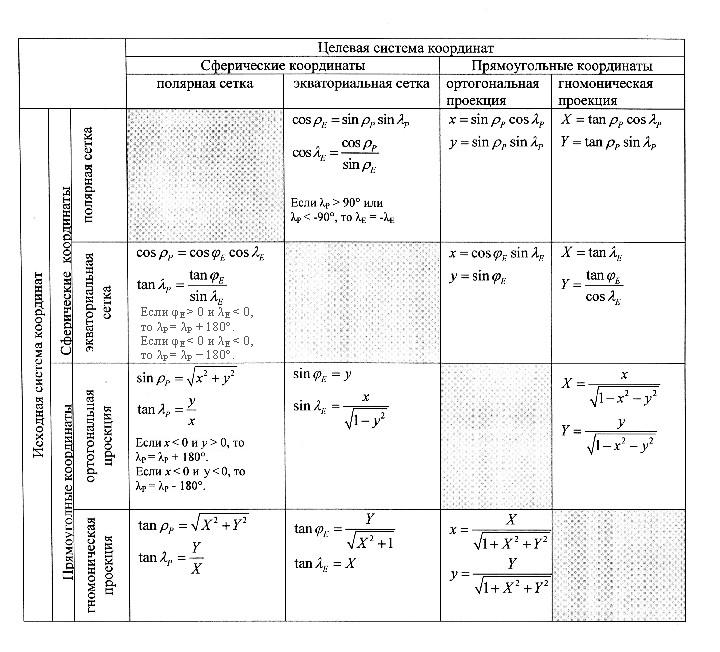

Таблица 1
Формулы для пересчета сферических и прямоугольных координат

В таблице приняты следующие буквенные обозначения:
сферические координаты:
  ρ - полярный угол,
  φ - широта,
  λ - долгота;
нижние индексы при координатах:
   P - полярная система сферических координат,
   E - экваториальная система сферических координат;
прямоугольные координаты:
   x, y - абсцисса и ордината на ортогональной проекции,
   X, Y - абсцисса и ордината на гномонической проекции.

   ОБРАТИТЕ ВНИМАНИЕ! В таблице 1 к формулам пересчета сферических координат при переходе с экваториальной на полярную сетку добавлены поправки к результатам расчетов для точек с отрицательной долготой λE. 12 мая 2016 г.

Для ускорения расчетов прилагается программа coordint.exe. Ее следует скачать на любой носитель и запустить двойным щелчком левой кнопки мыши. Затем нужно указать номера исходной и целевой программ, ввести исходные координаты, каждый раз нажимая Enter.

Пример пересчета координат. На странице 10 "Руководства пользователя" по методу "засечек" рассчитаны значения сферических полярных координат оптических осей, плоскости оптических осей и острой и тупой биссектрис (см. 2-й и 3-й столбцы таблицы 2). Их нанесение с помощью экваториальной стереографической сетки хотя и возможно, как это показано в "Руководстве", но связано с многочисленными поворотам кальки, что снижает точность построений.

Таблица 2
Результаты пересчета сферических полярных координат в сферические экваториальные координаты

Элементы симметрии оптической индикатрисы
Стандартная позиция
Позиция после поворта столика на угол ω=60,1°
Полярные координаты
Экваториальные координаты
Полярные координаты
Экваториальные координаты
ρP
λP
φE
λE
ρP
λP
φE
λE
Оптическая ось A1
44,5
53,9
34,5
30,1
44,5
-6,2
-4,3
44,3
Оптическая ось A2
67,4
126,1
48,2
-54,8
67,4
66,0
57,5
44,3
Плоскость опт. осей P
44,3
60,1
37,3
25,9
44,3
0,0
0,0
44,3
Острая биссектриса B1
50,2
95,7
49,9
-6,8
50,2
35,6
26,6
44,3
Тупая биссектриса B2
71,3
-10,6
-10,0
71,0
71,3
-47,3
-64,3
44,3

Поэтому следует пересчитать полярные координаты в экваториальные (4-й и 5-й столбцы таблицы) и по их значениям, наложив кальку на стереографическую экваториальную сетку, нанести результаты расчетов не меняя положение кальки, что повышает точность построений.

Чтобы убедиться в отсутствии погрешностй в расчетах, повернем кальку так, чтобы точка P оказалась на экваторе (см. рис. 6, в на стр. 11 "Руководства"). Все 5 точек плоскости оптических осей должны оказаться на одном меридиане. Это графический способ контроля. Проверку можно провести и аналитическим способом. Для этого из всех долгот точек (2-й столбец) отнимем долготу точки P, равную 60,1°. Долгота этой точки окажется равной 0°, т. е. она окажется на нулевой меридиане. Новые полярные координаты точек (6-й и 7-й столбцы) пересчитаны в экваториальные сферические координаты (два последних столбца). Долгота всех пяти точек оказалась одной и той же (44,3°}, что подтверждает правильность расчетов.

Пересчет координат может быть полезным при сравнении результатов определения 2V, ориентировки оптических осей и элементов симметрии оптической индикатрисы, определенных по методу засечек (полярные координаты) и на федоровском столике (экваториальные координаты).

Основное назначение формул пересчета координат - разработка компьютерных программ для решения разных коноскопических задач. В качестве примера многоступенчатого пересчета координат укажем на программу "Компьютерное воспроизведение изогиры". В ней исходные данные - сферические координаты оптических осей пересчитываются в прямоугольные гномонические координаты, используемые для решения уравнения изогиры. Затем гномонические координаты точек изогиры пересчитывются в прямоугольные ортогональные координаты и выносятся на экран монитора.
